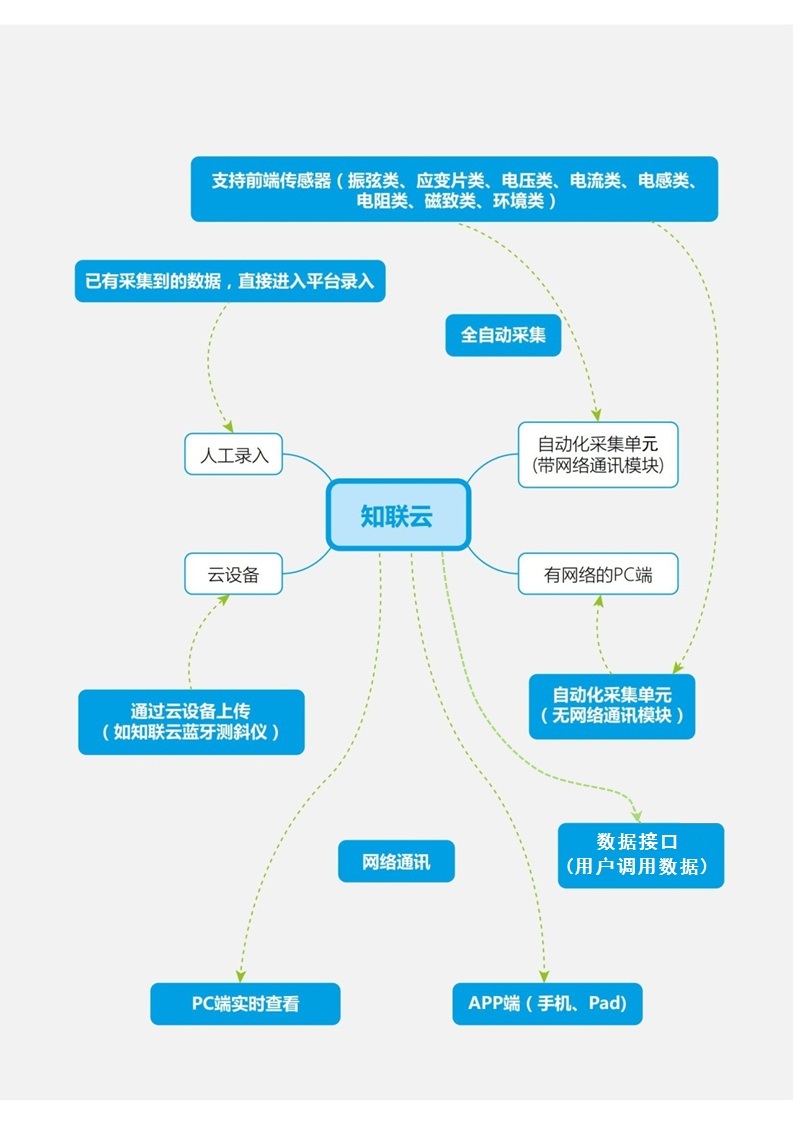

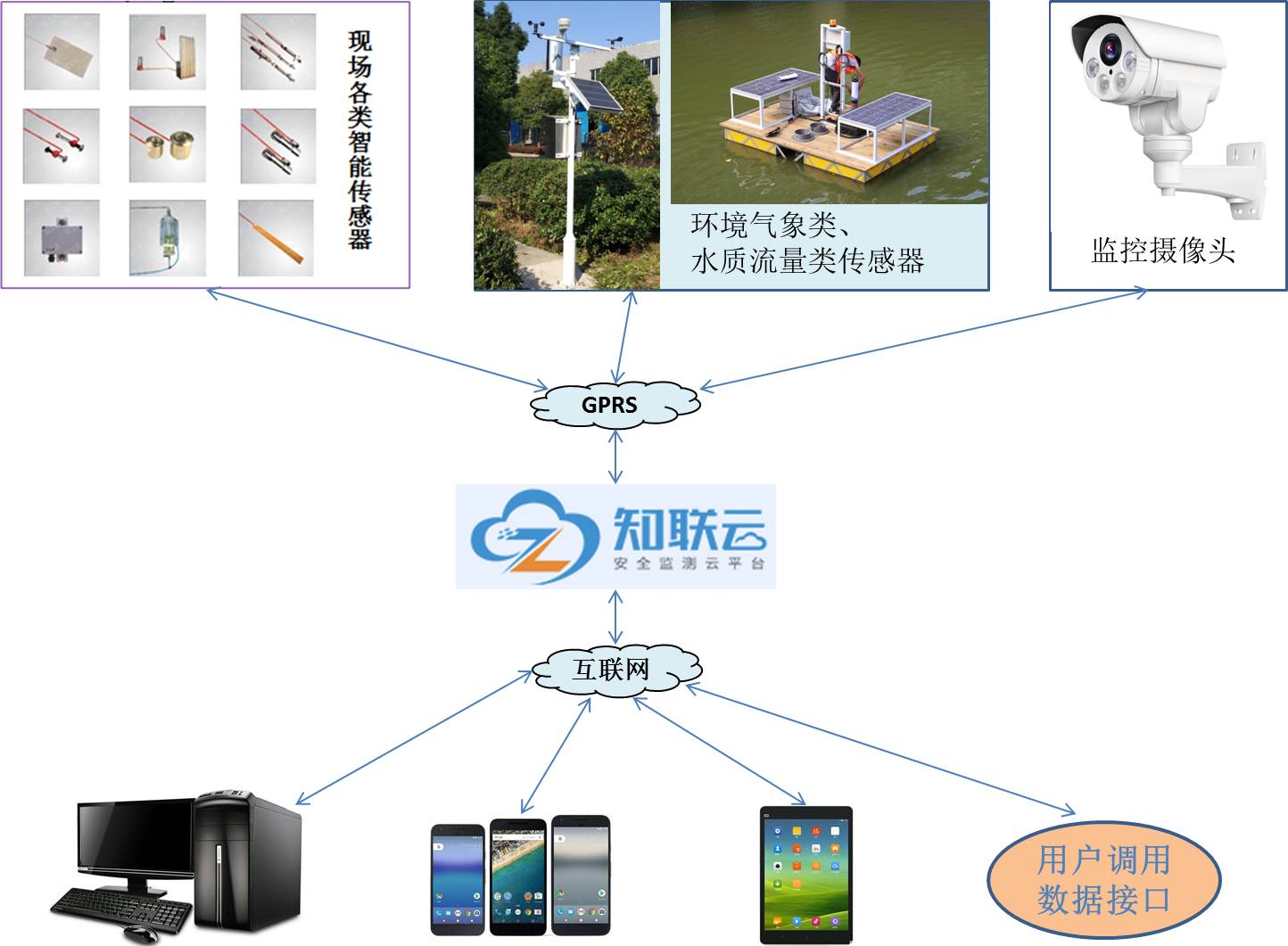

一、知联云平台架构
二、数据采集和计算

◆数据采集
(1)全自动采集
前端各类传感器(振弦类、应变片类、电压类、电流类、电感类、电阻类、磁致类、环境类),通过DTU模块自动上传数据到云平台上,需要先在云平台登录后进行项目信息配置;
(2)数据上传到PC端,PC端再上传到平台
针对现场无网络的情况,可以用单机版软件将前端传感器的数据上传到PC端,再将PC端放到有网络的环境中将数据上传到平台;
(3)云设备数据上传
云设备数据上传到云平台,如知联云蓝牙测斜仪;
(4)人工录入
可以将人工填写的excel数据中的数据上传到云平台。

◆数据计算
云平台会不停的进行数据解析计算,根据项目信息配置情况,将所有上传到云平台的数据进行解析,得到传感器数据以及相关的预警信息等,预警信息会推送到已经用相应账号登录的知联云手机APP上。

三、浏览器用户登录操作

  无需安装任何软件,在浏览器中输入www.jsjtm.com,进入知联云主页,点击右上角的登录按钮即可进入登录页面进行登录操作。用户使用相应账号登录后,可进行设备配置、数据查询、图表查看、生成报表等操作。

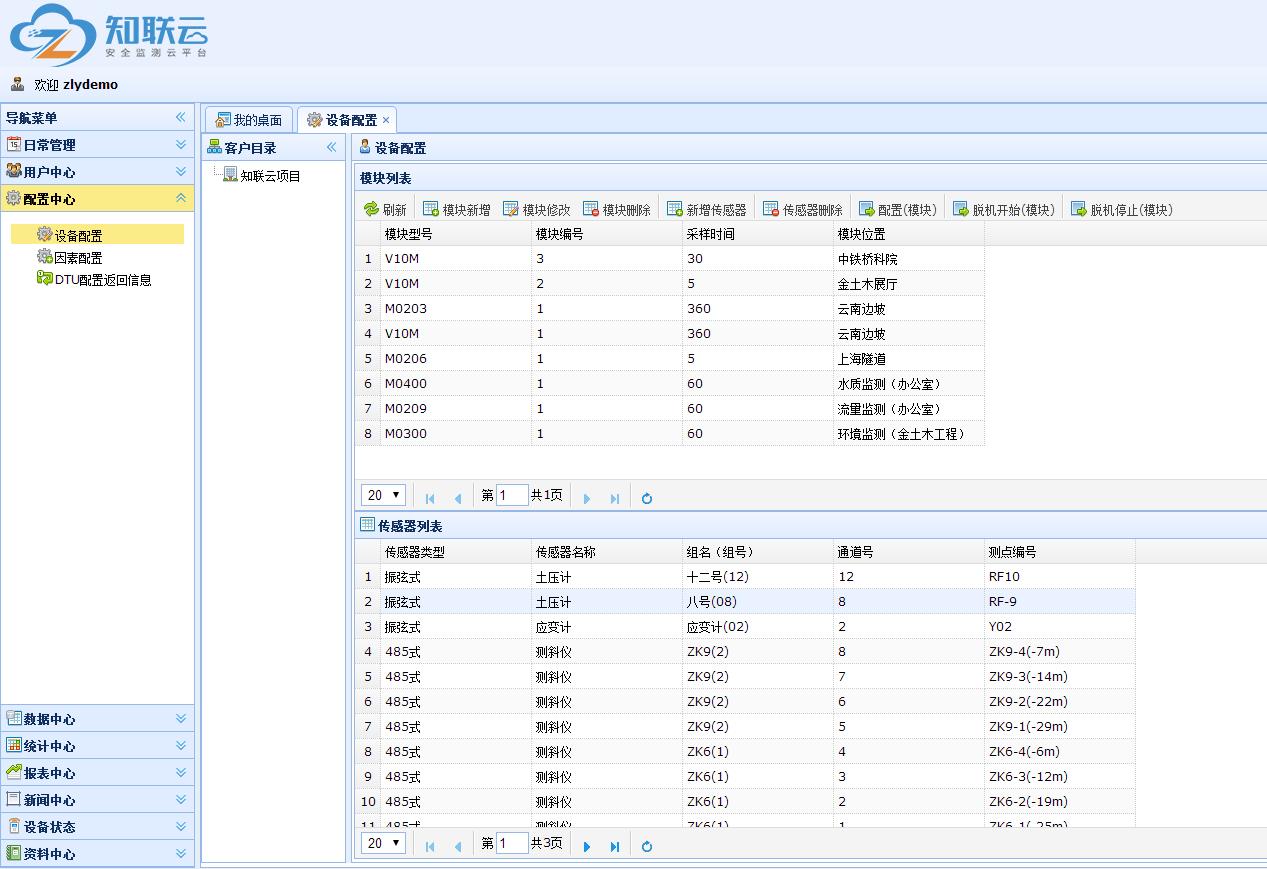

(1)其中,设备配置操作与数据采集和数据计算相关,配置页面如下图所示:

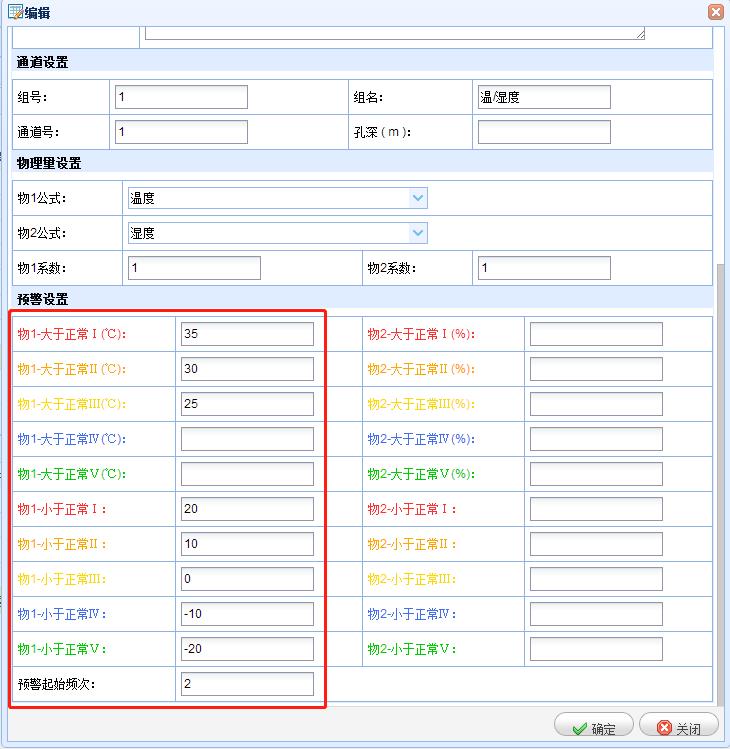

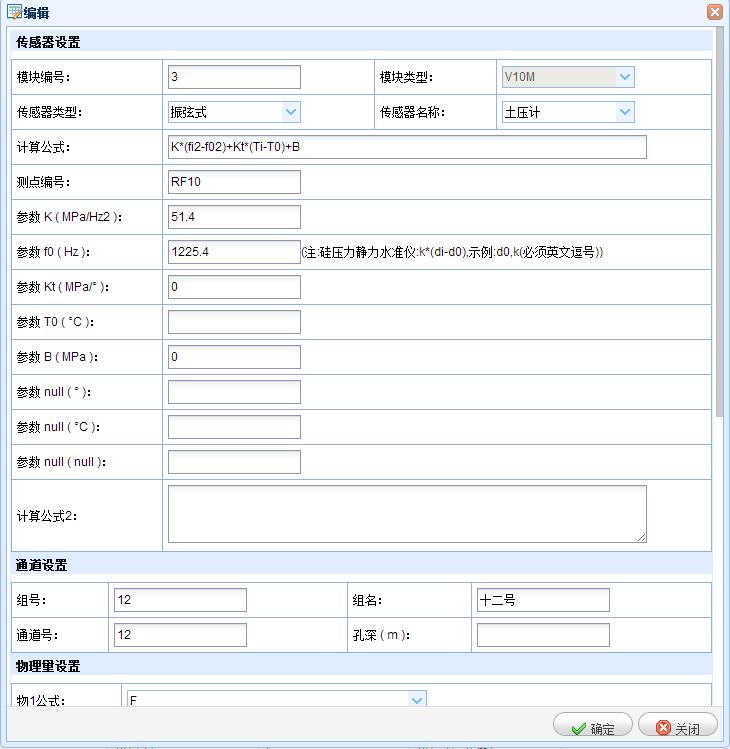

  同时设备配置操作也与预警功能相关,如在传感器配置页中设置预警值,数据计算时会根据所设置的预警值来判断是否产生值预警信息,如下图所示:


(2)另外,数据查询、图表显示、生成报表功能等页面如下图所示:

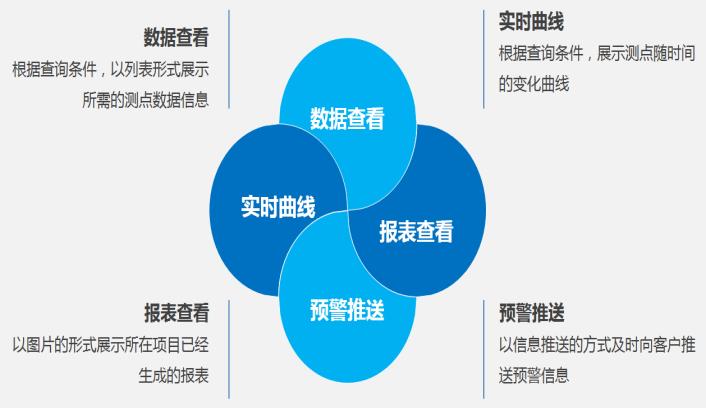

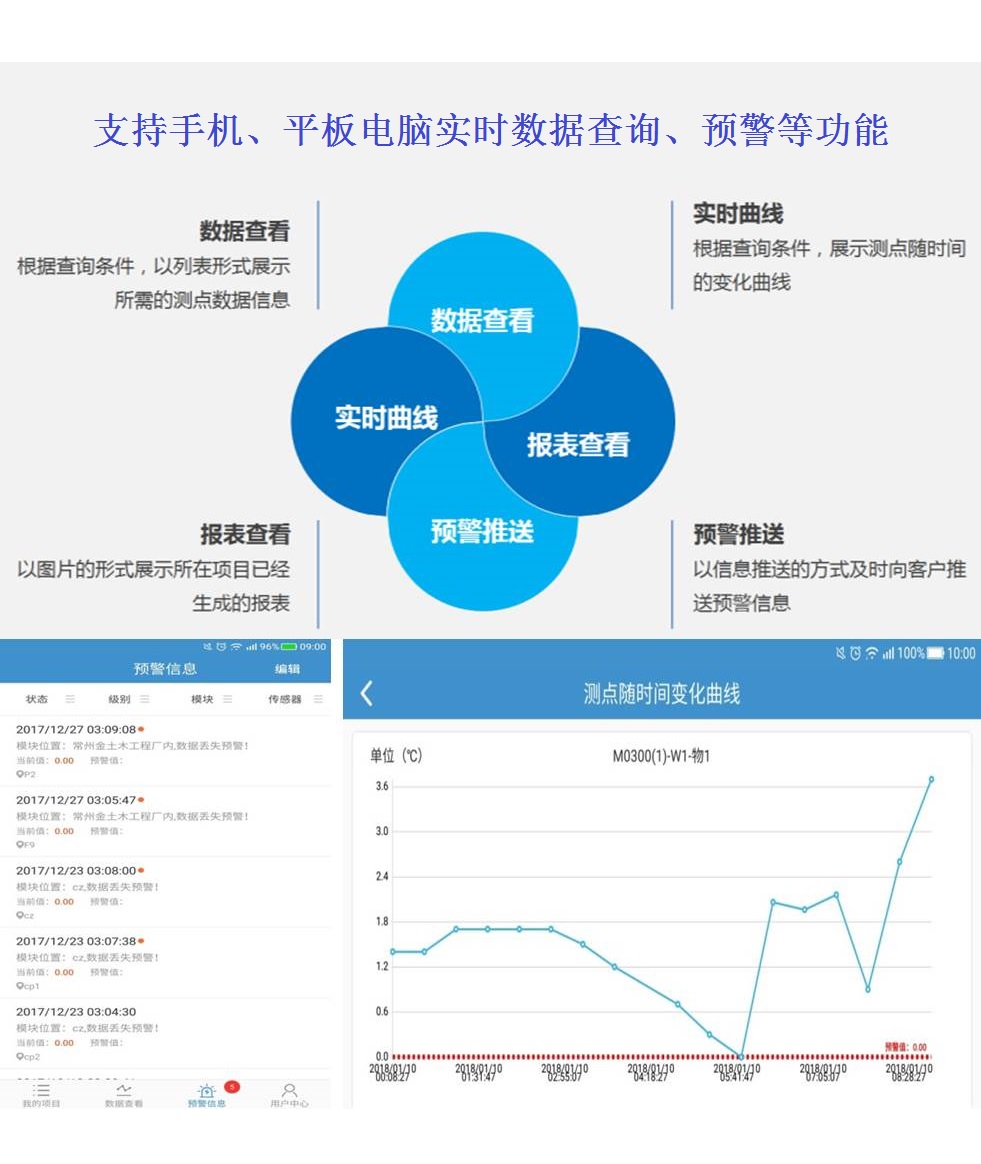

四、支持手机、平板电脑实时数据查询、预警等功能

  支持手机、平板电脑实时数据查询、预警等功能。用户安装知联云手机APP后,以项目账号登录,即可接收到平台预警信息推送,项目账号不能在不同的手机上重复登录,否则,只能有一台手机能接收到推送信息。预警推送信息包括值预警、数据丢失预警、容量预警、账号到期预警等。其中,值预警可以由用户在云平台登录后,在设备配置页面里面进行预警值设置。
五、数据接口功能

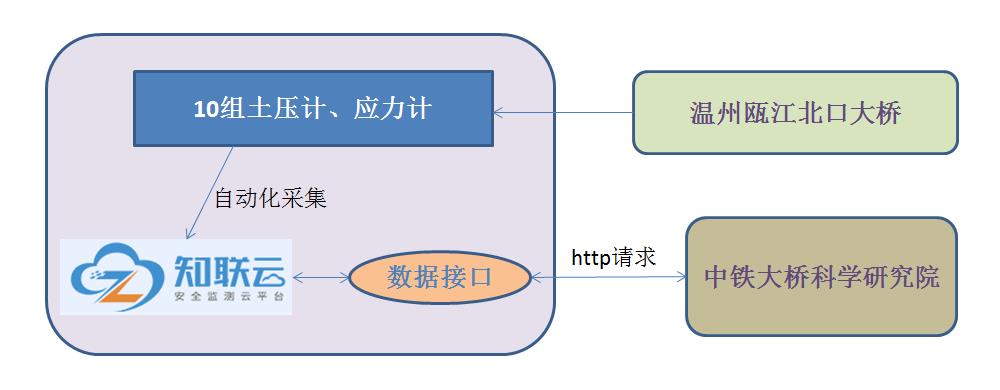

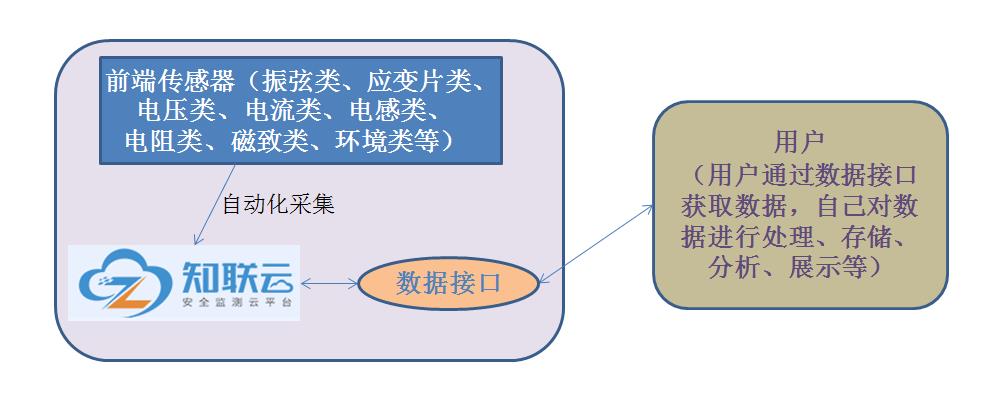

  知联云可以作为数据供应商提供数据服务,用户可以通过知联云数据接口获取数据,根据自己需要对数据进行处理、存储、分析、展示等:
案例:
  江苏金土木智能科技有限公司专业从事岩土工程安全监测的智能仪器、仪表、智能系统、物联网、互联网+、云平台等研究开发。公司勇立创新潮头,敢于追求;匠心打造的“知联云”监测平台(软件著作权登记号:2017SR391022),是以物联网为基础的安全监测云平台;用户能第一时间通过互联网+、移动互联网+获取相关监测信息及预警信号,从而实现各类工程项目的智能安全监测。

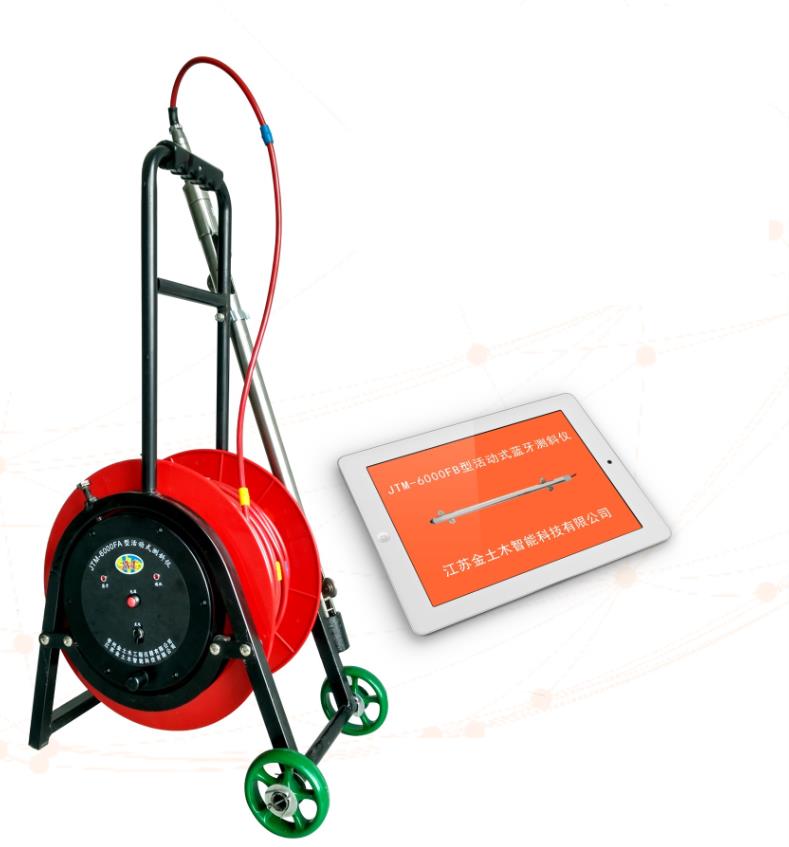

  JTM-6000FB型活动式蓝牙测斜仪


1、功能列表:

1.1 蓝牙无线传输
1.2 数据显示方式直观便捷
1.3 设备掉线智能自动重连,防止数据丢失
1.4 任意添加工程数量,支持多组数据同步保存
1.5 可随时进行单点深度测量,无需传统按序测量
1.6 数据实时采集,报表实时生成
1.7 云端本地数据双重存储,实时查看,实时导出

2、技术参数:

传感器轴数:单轴
导轮间距:500mm
测量范围:±30°(可选15°,60°,80°)
线性度:0.025%FS
工作温度:-25℃~+60℃
订货信息:测量电缆线长度

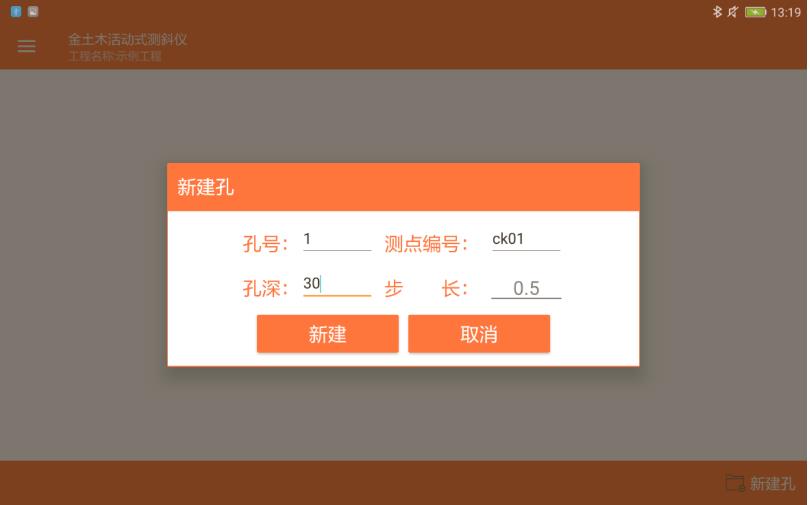

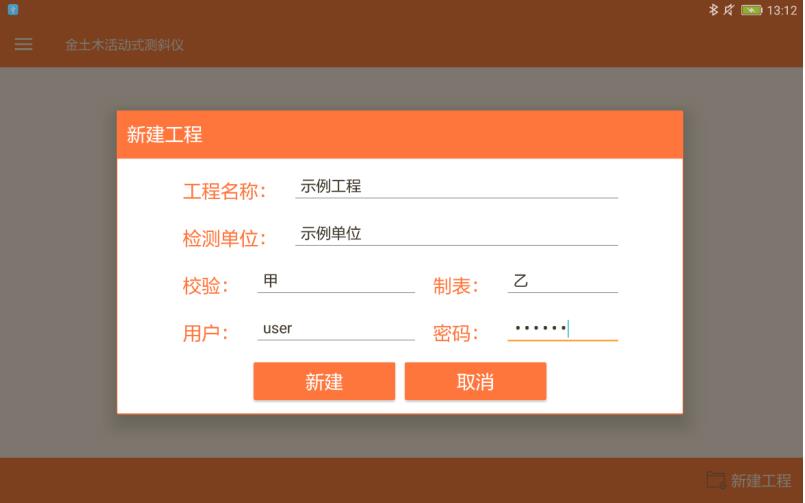

3、建立工程:

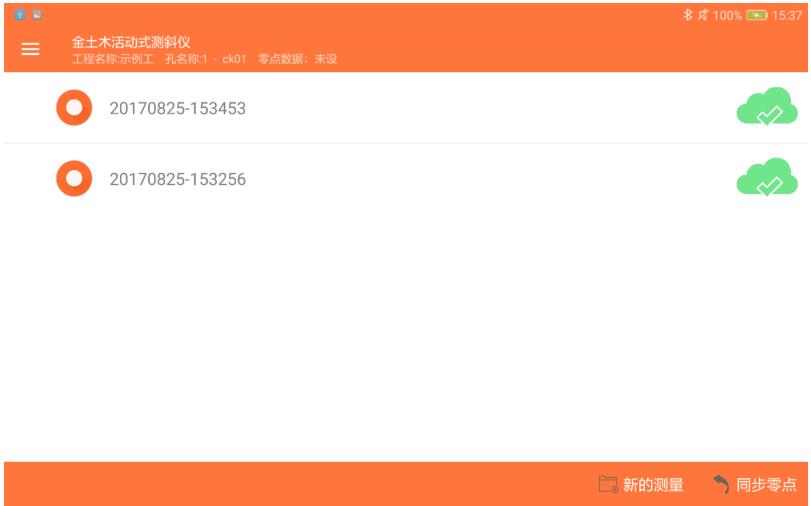

4、测控设定:


5、报表生成:


6、数据上传:

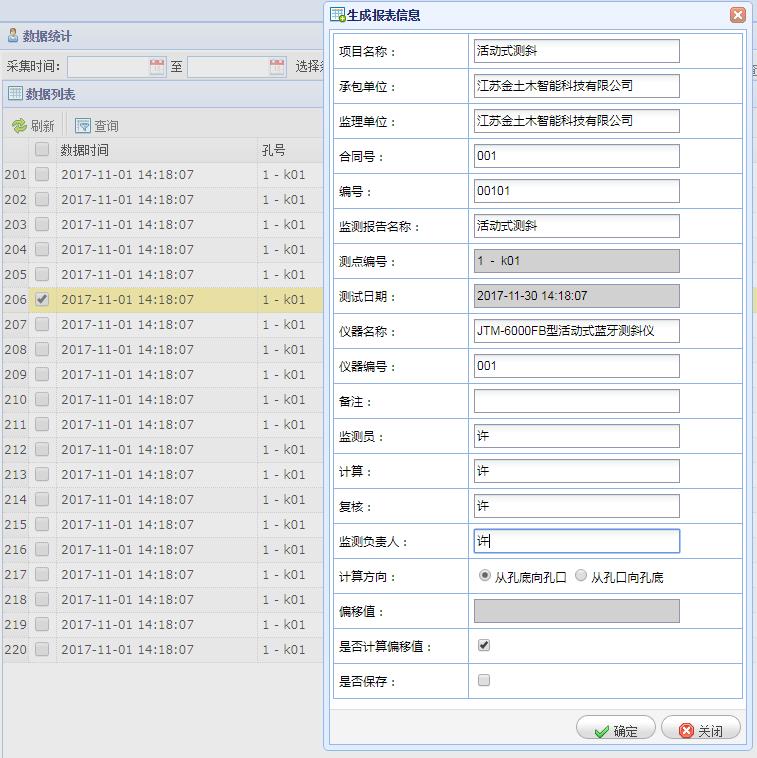

7、知联云平台生成报表:

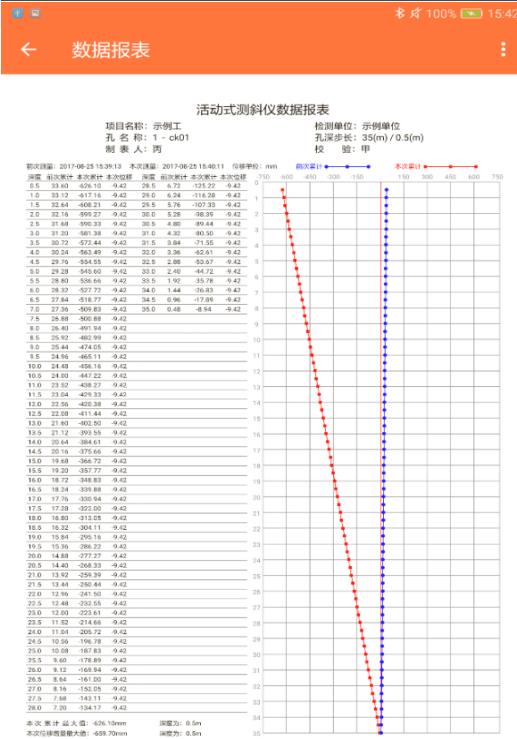

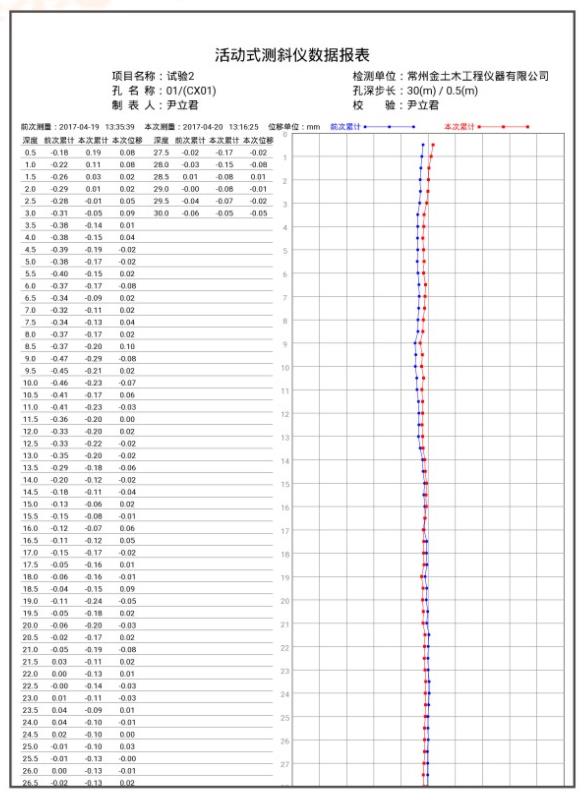

8、知联云平台生成报表样式:


  金土木智能采集单机版软件,是基于无网络信号或不适合使用网络通讯场合所建立的,用于山体滑坡、矿井、大坝、路堤、隧洞、桥梁、码头、深基坑及其工民用建筑等安全监测领域,为客户提供有效、可靠、便捷的智能监测服务,通过现场采集、上传获取相关监测数据,从而实现各类工程项目的安全监测,为满足客户数据共享的需求,该系统软件还提供发送数据至知联云平台功能。

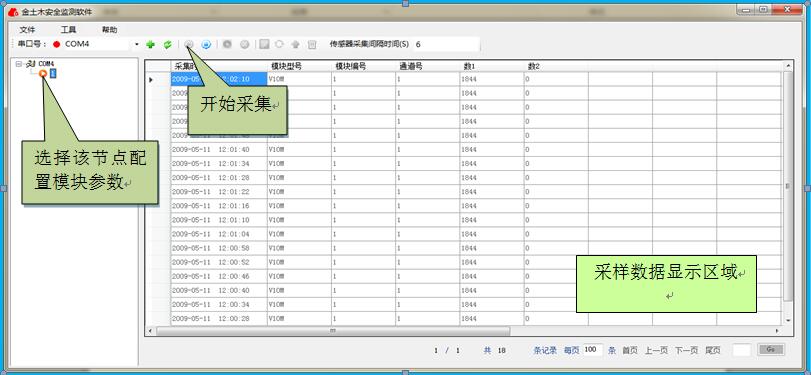

1、实时采集

  用USB转串口线将采集模块和电脑连接,根据说明书对模块进行配置,配置完成点击“实时采集开始”按钮就可以进行数据采集,采集到的数据会在数据显示区实时地显示出来。

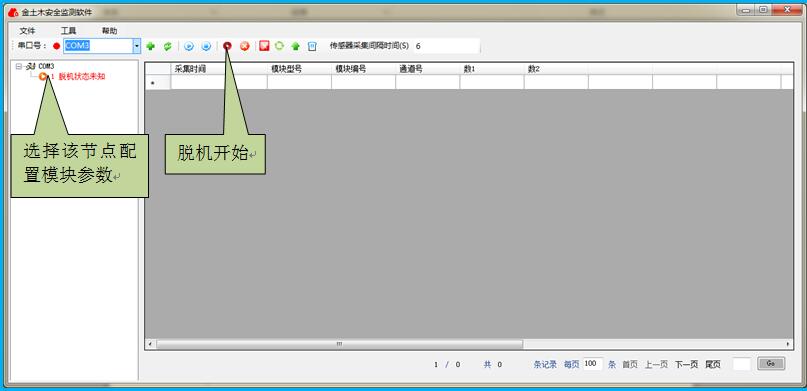

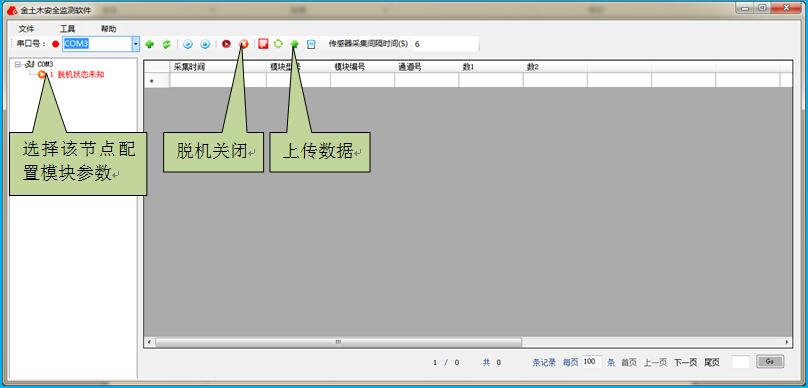

2、控制脱机采集

  脱机采集,在对模块配置后点击“脱机开始”按钮,脱机成功后模块便可以脱离采集软件定时采集数据,采集到的数据会存在采集模块内部。如果需要脱机关闭那么需要将模块再次连上本软件进行脱机关闭。


3、数据库功能

  无论是实时采集的数据还是脱机采集的数据(脱机采集数据需要上传)都会保存到本地access数据库,并且可以查看。

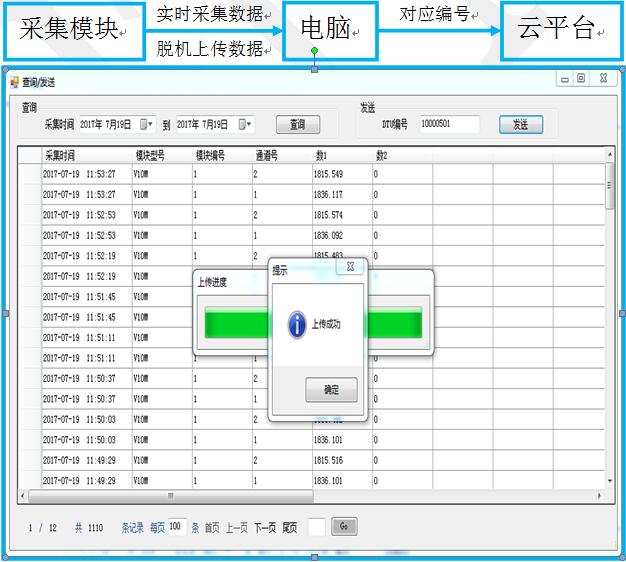

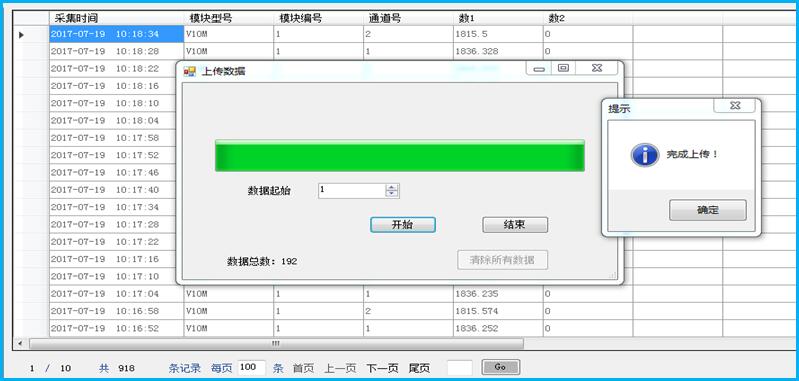

4、数据上传到云平台

  无论是有线采集的数据还是脱机采集的数据都可以通过电脑将数据上传到云平台上。上传到云平台之后就可以使用云平台数据查询、预警功能、生成报表、曲线显示等功能。


  基于金土木知联云在线监测平台及云计算技术,结合传感器技术、网络技术、无线通讯技术、环境监测技术等一体的自动化环境监测和管理系统。
  JTM-0300一体化环境监测系统适用于大坝、山区、城市等各类场合下环境的长期在线监测,可实现实时在线动态监测温度、湿度、气压、风速、风向、雨量等多种环境参数,数据可通过GPRS通信方式传输到金土木知联云平台,现场条件不允许也可使用有线采集。
  一体化环境监测系统由太阳能电池板、免维护铅酸蓄电池、智能采集控制设备、多参数水质监测传感器及其辅助安装设备组成。数据采集单元采用太阳能电池板浮充蓄电池的方式进行供电,能确保设备常年稳定运行而无须维护,现场环境不允许的情况下,也可使用交流电源直接供电。

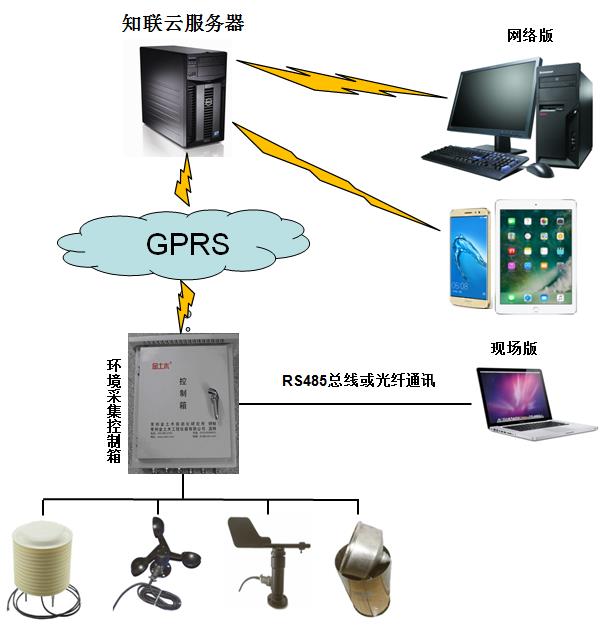

1、系统架构

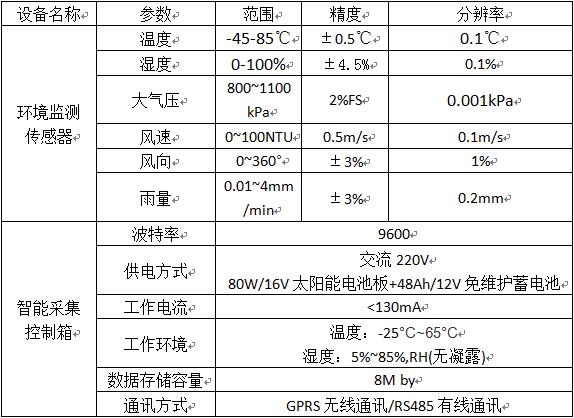

2、技术指标


3、系统功能及特点

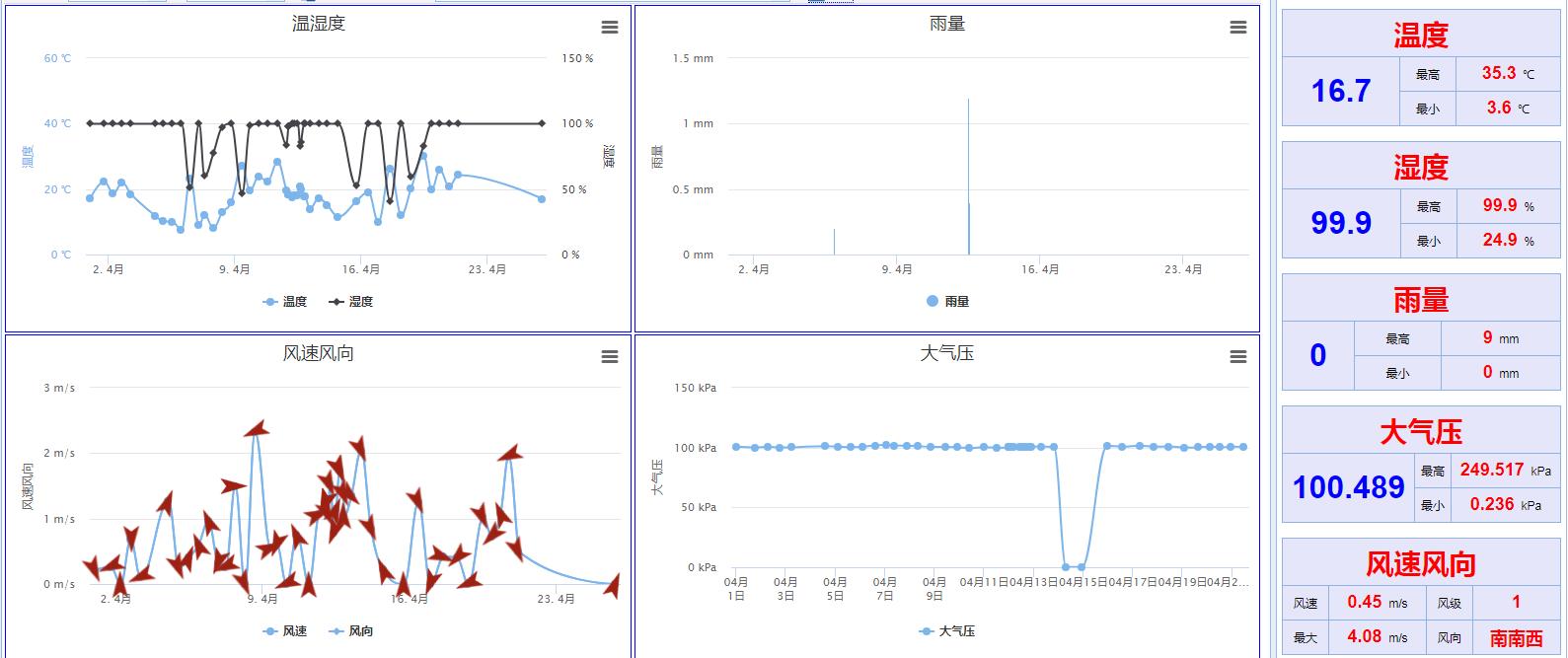

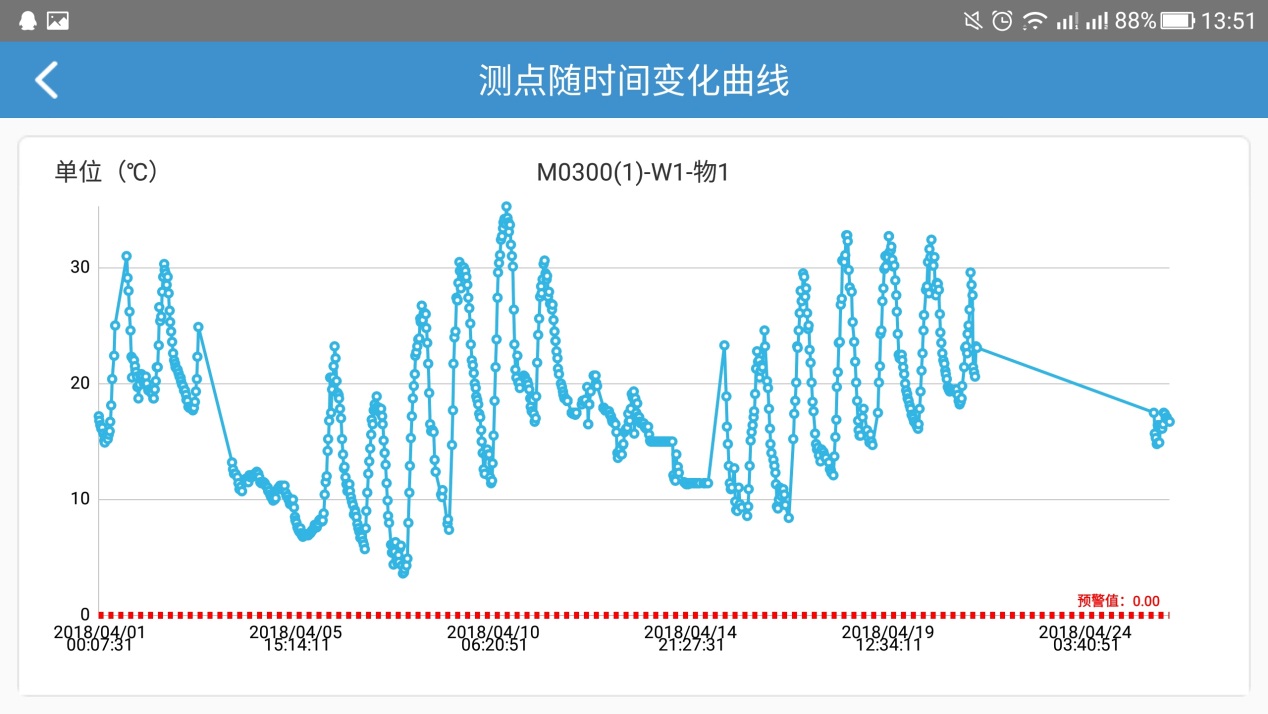

3.1 数据实时采集曲线显示、显示当前值及所查看时间区间内最大、最小值,如下图所示:


3.2 根据设置周期实时采集数据并提供相应的预警;
3.3 所有数据全部存入云端可供随时查看;
3.4 该系统可根据客户要求定制各类报表;
3.5 系统提供数据接口,可供客户获取数据按需求进行数据处理,如下图所示:
3.6 系统支持人工数据上传、单机数据上传,有效解决没有网络脱机采集的数据处理问题;
3.7 数据曲线查看分析;

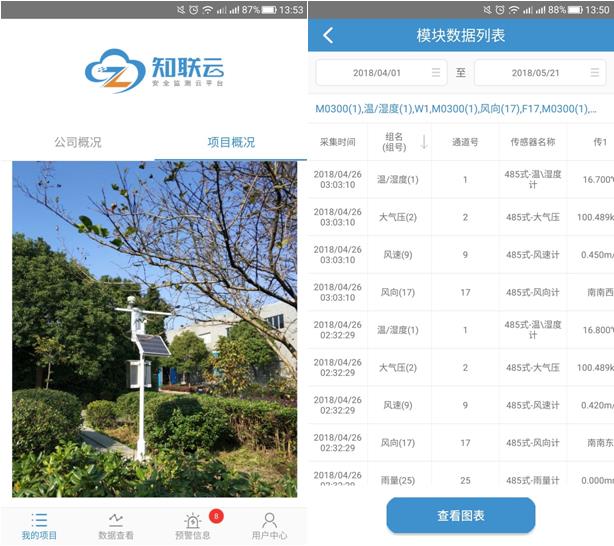

3.8 手机端可随时进行数据查看、实时曲线显示、报表查看、预警推送等功能;



  基于金土木知联云在线监测平台及云计算技术,结合传感器技术、网络技术、无线通讯技术、水质监测技术、流量监测技术等一体的自动化水质流量监测和管理系统。
  JTM-0400一体化水质流量监测系统适用于自然河流、水库、水源地等地表水及地下水的长期水质在线监测,可实现实时在线动态监测水温、电导率、pH、溶解氧、浊度、氨氮、叶绿素等多种水质参数,同时也可配合流量计实行流量监测,数据可通过GPRS通信方式传输到金土木知联云平台,现场条件不允许也可使用有线采集。
  一体化水质、流量监测系统由太阳能电池板、免维护铅酸蓄电池、智能采集控制设备、多参数水质监测传感器及其辅助安装设备组成。数据采集单元采用太阳能电池板浮充蓄电池的方式进行供电,能确保设备常年稳定运行而无须维护,现场环境不允许的情况下,也可使用交流电源直接供电。

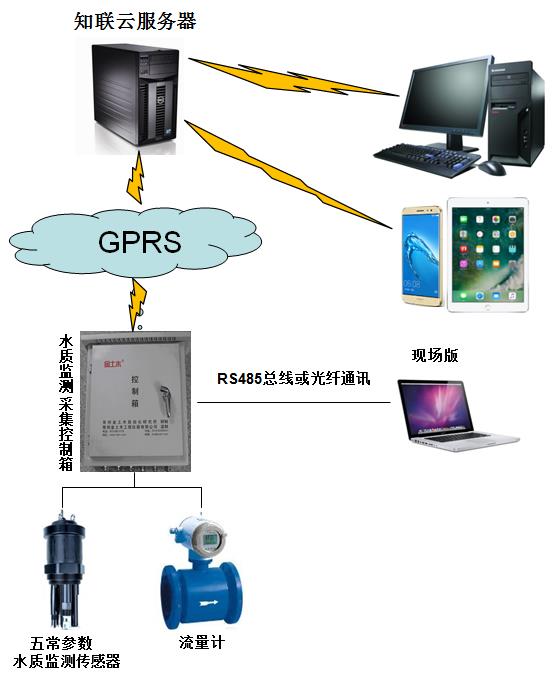

1、系统架构

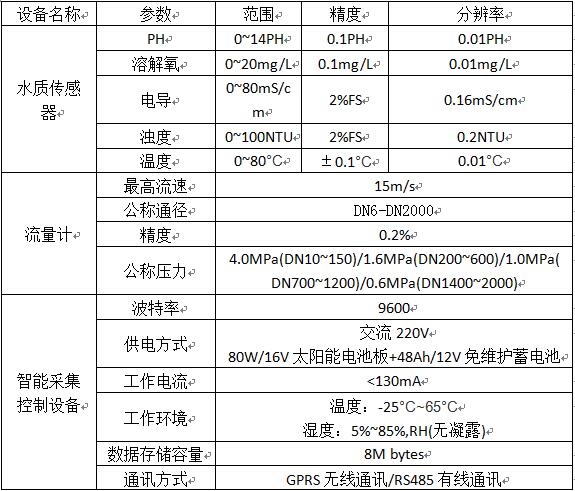

2、技术指标


3、系统功能及特点

3.1 数据实时采集曲线显示、显示当前值及所查看时间区间内最大、最小值,如下图所示:


3.2 根据设置周期实时采集数据并提供相应的预警;

3.3 所有数据全部存入云端可供随时查看;

3.4 该系统可根据客户要求定制各类报表;

3.5 系统提供数据接口,可供客户获取数据按需求进行数据处理;

3.6 系统支持人工数据上传、单机数据上传,有效解决没有网络脱机采集的数据处理问题;

3.7 数据曲线查看分析;

3.8 手机端可随时进行数据查看、实时曲线显示、报表查看、预警推送等功能,如下图所示;


  本温度巡检系统在采集温度数据的同时可以生成当前时刻温度曲线、单点温度曲线,以及将所采得的数据实时显示并保存到本地数据库中。

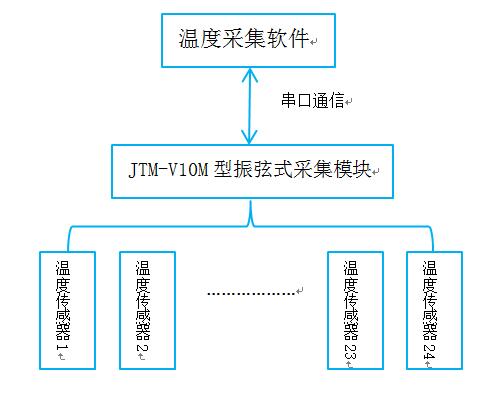

1、系统架构

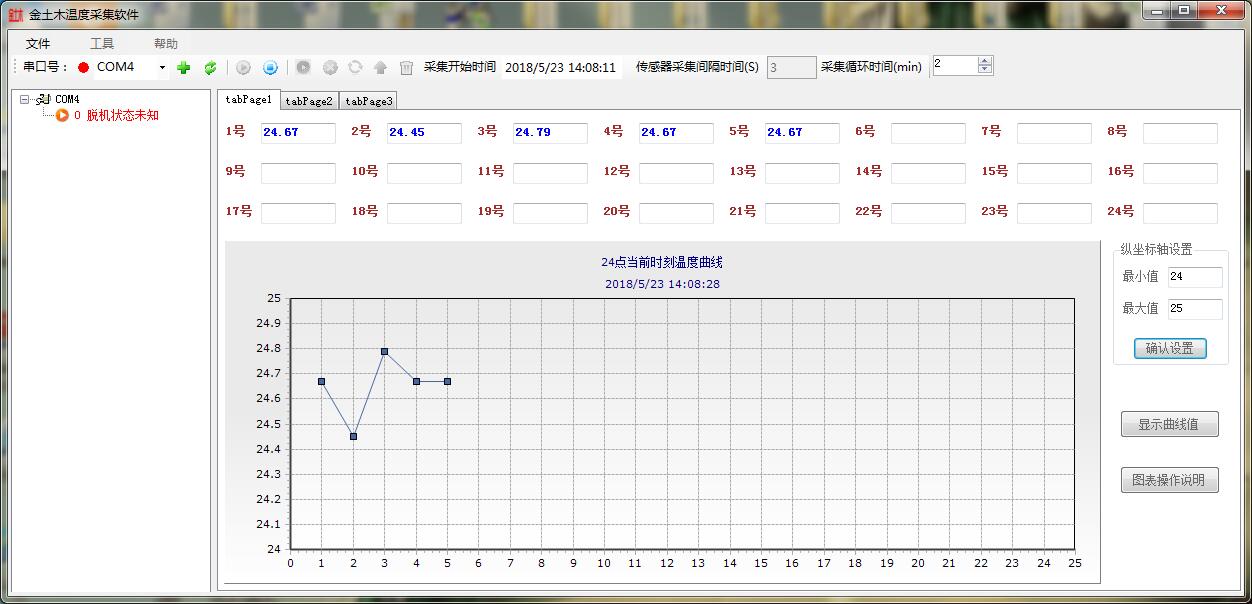

2、当前时刻温度曲线

  在采集软件tabpage1页面可以将当前采集到的数据显示在相对应文本框中,并将所采集到的数据点画在下方图表中。用户可根据数据大小调节纵坐标温度值,也可以选择是否在图表中显示曲线值。
  当所有数据采集完成进入下一轮采集时,采集界面数据和图表会清空,显示下一轮采集到的数据,用户可以根据需求设置采集循环时间。

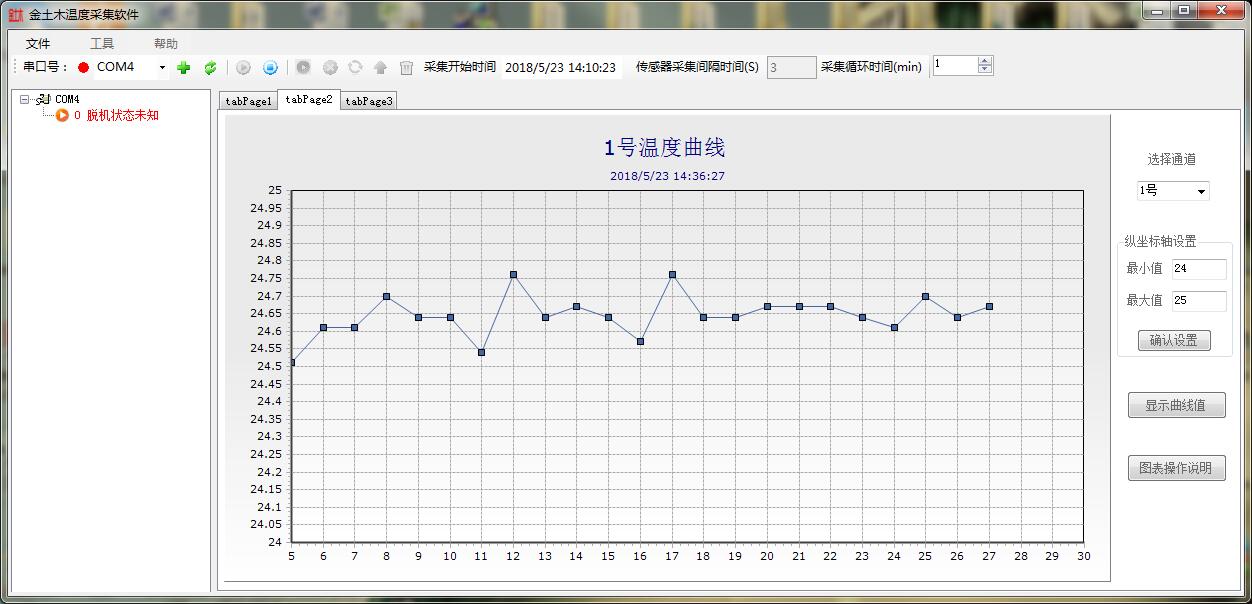

3、单点温度曲线

  在采集软件tabpage2页面中显示的是单点温度曲线,用户可以自己选择通道号查看该点温度变化曲线。用户同样可根据数据大小调节纵坐标温度值,也可以选择是否在图表中显示曲线值。


4、数据显示和保存

  在采集软件tabpage3页面中会将所有采集到的温度值实时显示出来并保存到本地access数据库中。

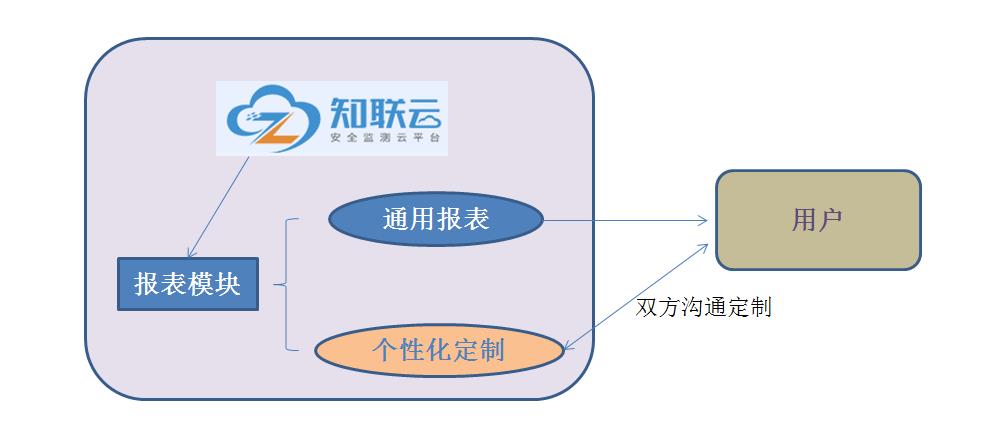

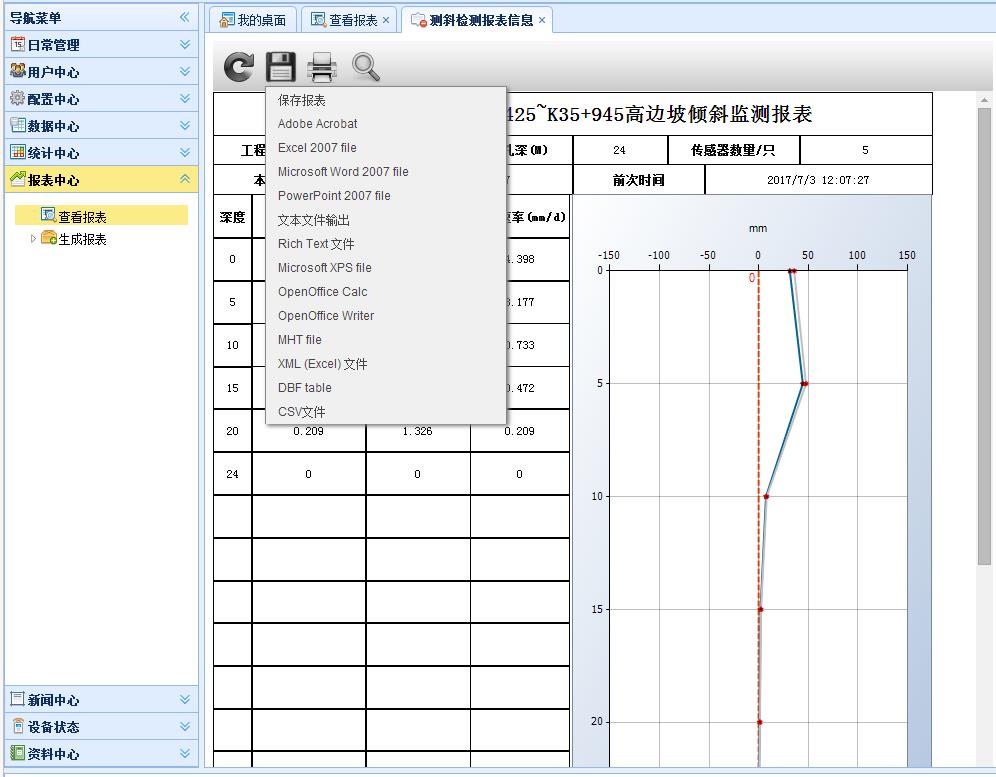

  云平台用户可以使用现有报表样式生成所需要的报表,也可以对报表进行个性化定制。生成报表后,用户可以根据需要将报表按pdf、excel、word等格式导出。

  案例

  知联云可以作为数据供应商提供数据服务,用户可以通过知联云数据接口获取数据,根据自己需要对数据进行处理、存储、分析、展示等。

  案例

  知联云可以为用户提供设备接入服务,用户按要求协商拟定自己设备与金土木采集模块组件的通讯协议和通讯方式,将设备接入知联云,再根据自己需要通过网页、APP或数据接口获取设备数据。
